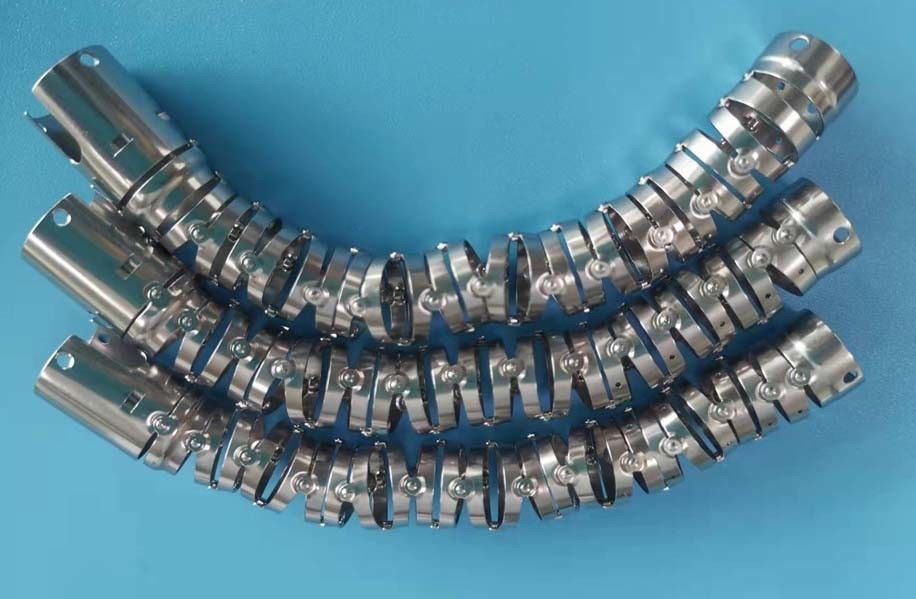

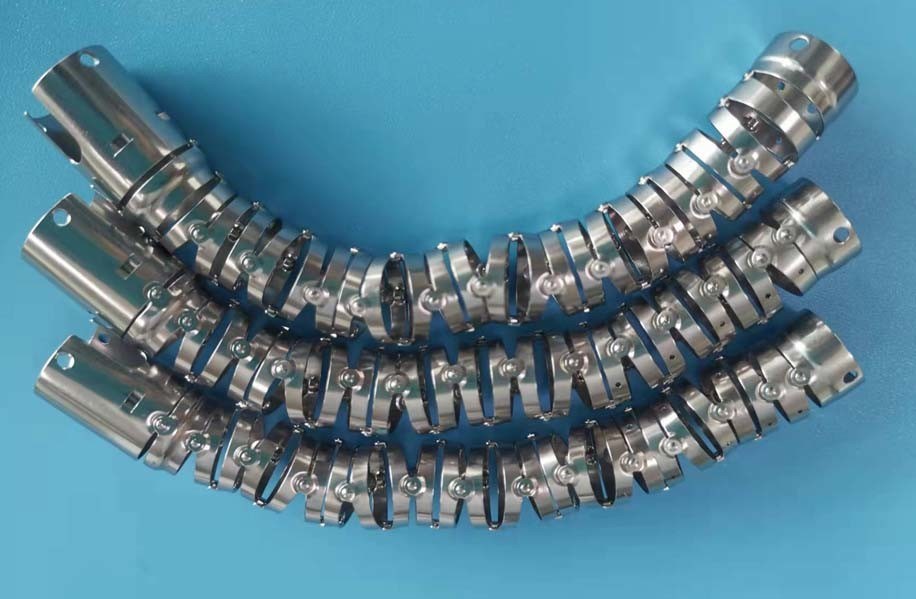

Endoscopie buigdelen

Het buiggedeelte bestaat uit een reeks vreemde metalen ringen, elk verbonden met de ring aan beide zijden ervan via een vrij bewegende verbinding.Deze verbindingen zijn gebouwd met behulp van een reeks pivot pins, elk verplaatst van zijn buren met 90 graden.

Een set van pivots laat de buiging sectie in de richting van op en neer krullen. een tweede set laat de buiging sectie in de richting van rechts en links krullen. samen,zij maken het buiggedeelte in elke richting kunnen krullenDe richting van de krul wordt geregeld door vier hoekdraadjes die de lengte van de inzetbuis afleggen.6 uur, 9 uur, en 12 uur posities.Door aan de draad te trekken die op de 12 uur positie is bevestigd, wordt het buigscherm in de opwaartse richting gekruld en bereikt men wat endoscopisten de "opwaartse punt afbuiging" noemen.Het trekken van de draad in de 3 uur positie veroorzaakt een afbuiging van de rechterspits, het trekken van de andere twee draden een afbuiging naar beneden en links.De endoscopist kan elk van deze draden op zijn beurt trekken door de hoekknoppen op en neer of rechts en links te draaien. Het samen draaien van de knoppen omhoog en omlaag en van de knoppen rechts en links produceert een gecombineerde puntbeweging (bijv.de endoscopist de tip van de endoscoop in elke richting kan vegen.
