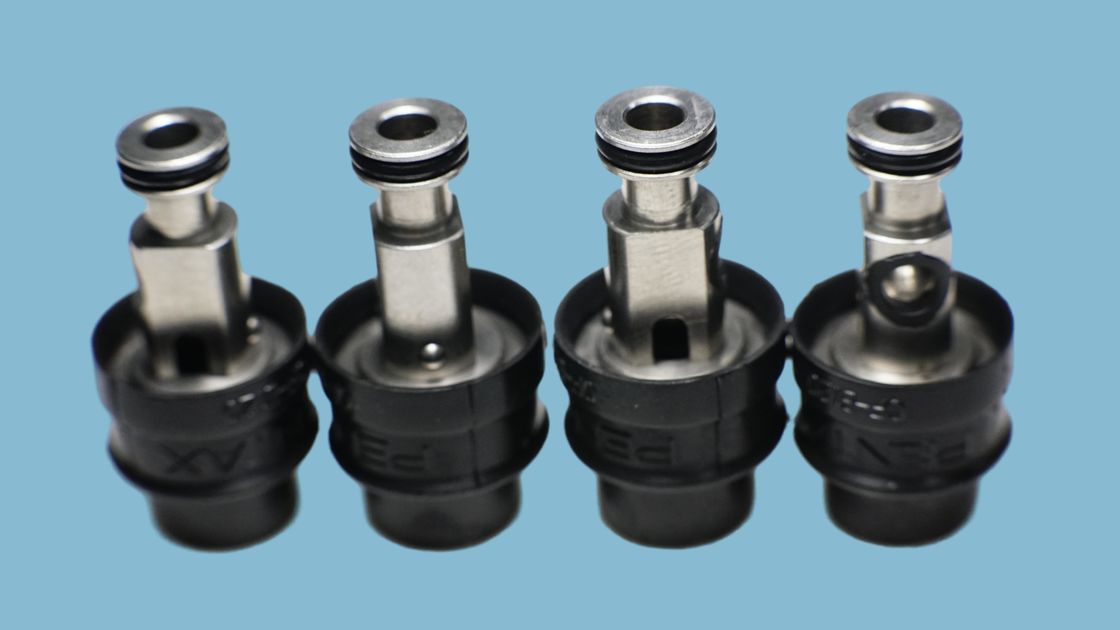

Oorspronkelijke en compatibele endoscopische lucht- of waterzuigklep

Blauwe lucht/waterklep: Deze wordt gebruikt om de insufflatie van lucht of spoelwater te regelen om de lens te reinigen. Het afdekken van de opening of gedeeltelijke indrukking voedt lucht vanaf de distale punt. Volledige indrukking spoelt water om de lens te reinigen.

Rode succionklep: Wanneer deze wordt ingedrukt, zuigt deze lucht of vloeistof aan via de distale punt. Dit is verbonden met het accessoirekanaal. Een bioptdop moet aanwezig zijn om het accessoirekanaal af te dekken, zodat de endoscoop de benodigde succie kan genereren.

Een luchtpomp in de lichtbron levert lucht onder lichte druk aan een pijp die uit de lichtbronconnector van de endoscoop steekt. Deze lucht wordt via een luchtkanal (buis) naar de lucht/waterklep op het regelgedeelte geleid. Als deze klep niet is afgedekt, ontsnapt de lucht gewoon uit een ventilatiegat aan de bovenkant van de klep. Dit ventilatiegat laat de luchtpomp vrij pompen wanneer lucht niet nodig is, waardoor slijtage aan de pomp wordt verminderd. Als de endoscopist de patiënt wil insuffleren, dekt hij of zij het ventilatiegat af met een vingertop; dit sluit de ventilatie af en dwingt lucht door het luchtkanal, die uit het instrument ontsnapt via het mondstuk aan de distale punt. Een terugslagklep is opgenomen in de schacht van de lucht/waterklep om lucht in de patiënt te houden tijdens een onderzoek. Tijdens endoscopie wordt het maagdarmkanaal doorgaans tot een druk iets boven atmosferische druk geïnsuffleerd. Als deze terugslagklep in het systeem er niet zou zijn, zou lucht uit het te onderzoeken orgaan terugstromen naar het mondstuk aan de distale punt, omhoog door het luchtkanal in de inbrengbuis, en uit het gat in de lucht/waterklep telkens wanneer de operator zijn of haar vinger van de klep haalde. De terugslagklep is vereist om de patiënt geïnsuffleerd te houden.
